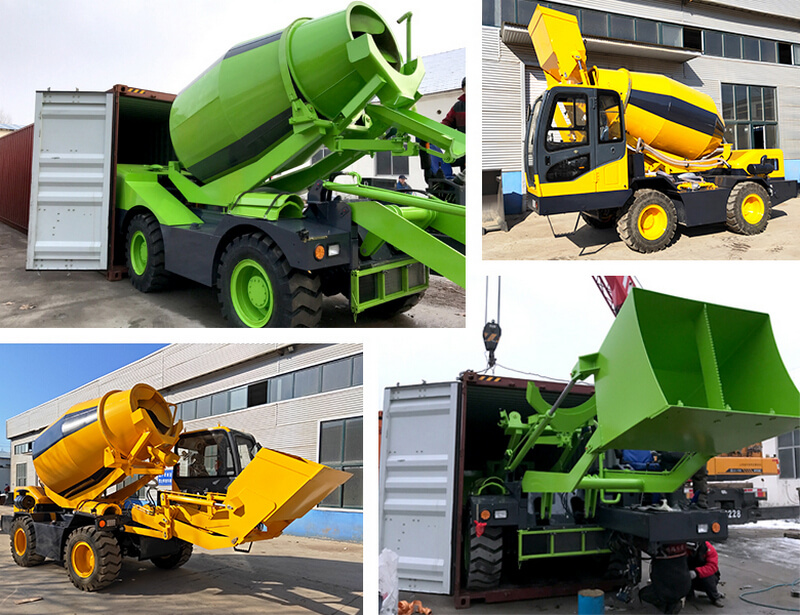

Mezclador de carga automática de 4 metros cúbicos

Introducción de equipos:

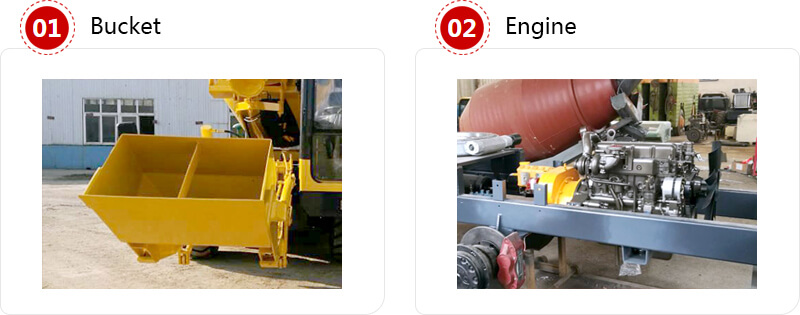

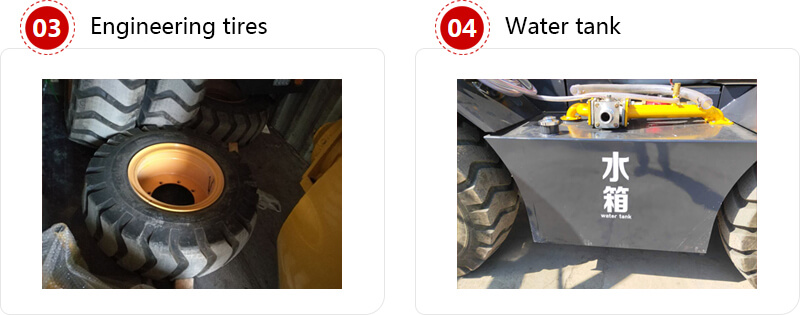

El camión mezclador autocargable de 4 metros cúbicos es un tipo de camión mezclador de concreto que es adecuado para la construcción de ingeniería a pequeña escala y está equipado con alimentación, mezcla, transporte y descarga automáticos. El motor diesel de alta potencia y el convertidor de par se utilizan para garantizar la potencia necesaria para caminar y agitar al mismo tiempo. La estructura principal del mezclador autocargable de 4 cubos consta de: chasis móvil, motor, convertidor de par hidráulico, puentes de tracción dobles delanteros y traseros, dispositivo de alimentación, tolva de alimentación, tolva de descarga, tolva extendida, rejilla, tambor de mezcla, reductor planetario de mezcla , sistema hidráulico, sistema de control electrónico, sistema automático de agua y otros componentes.

El mezclador autocargable de 4 metros cúbicos se compone principalmente de un bastidor base, un tambor mezclador, un sistema de transmisión (dispositivo de accionamiento), un sistema de accionamiento hidráulico, un sistema de adición de agua, un sistema de carga y descarga, un conducto de descarga, un plataforma operativa, un sistema operativo y protección. Composición del equipo. El principio de funcionamiento del tambor mezclador: El tipo de tambor mezclador utilizado en este modelo es una estructura de aplicación común. El tambor mezclador adopta una estructura en forma de pera. El agua de lavado y el agua de mezcla que se añaden durante el proceso de transporte se añaden mediante el cabezal del tambor de mezcla. La entrada de alimentación se llena en el cilindro. Descripción del sistema de transmisión: El tambor de mezcla es accionado por el motor como fuente de energía. Está alimentado por el dispositivo de toma de fuerza en la parte trasera del motor. Se transmite a la bomba hidráulica de desplazamiento variable a través del eje de transmisión y es impulsado por el reductor. El tambor mezclador gira. Principio de funcionamiento del sistema operativo: es la parte de control de todo el camión mezclador. El panel de control está provisto de una ranura en “forma de I”, que es el espacio activo del joystick; y se abre un orificio de posición limitada en la ranura de la mitad trasera para fijar la posición del joystick. . El sistema de control controla las velocidades de avance, retroceso y rotación del mezclador a través de los dos joysticks izquierdo y derecho en la parte trasera del vehículo para completar las operaciones de alimentación y descarga y la acción de agitación.

Ventajas del producto:

1. T El sistema para caminar consta de un motor a través de un convertidor de par, ejes de transmisión delanteros y traseros y ejes delantero y trasero. La invención adopta las formas de conducción de puente doble delantero y trasero, la dirección del eje trasero, reduce en gran medida el radio de giro y es más adecuada para trabajar en el sitio de construcción, especialmente en la construcción de espacios estrechos. El convertidor de par se utiliza para reducir el impacto en el motor y prolongar la vida útil del motor.
2. T El sistema hidráulico adopta una bomba de émbolo de desplazamiento variable de potencia constante para reducir la pérdida de potencia del motor.
3. T La rotación del tambor mezclador es impulsada por un motor hidráulico a través de un reductor planetario especial. El eje de salida del reductor planetario puede alcanzar un cierto grado de oscilación para cumplir con el ritmo del tambor mezclador en malas condiciones de la carretera.
4, alimentación de material seco, de acuerdo con el diseño de una buena relación por el brazo de la pala, el cilindro de la pluma, la alimentación automática de la tolva cuantitativa.
